Apraide.lv LoRa mesh · 869.618 MHz

Sūti īsziņas bez elektrības un interneta.

Lētas LoRa ierīces pārsūta teksta ziņas cita citai — bez interneta un mobilā tīkla. Līdzīgi kā rācijas, bet ar čatu. Latvijā šo tīklu būvē paši komūnas dalībnieki.

  1. Kas tas ir 01

    Telefons ar Bluetooth savienojas ar LoRa ierīci. Ziņa lec no punkta uz punktu.

    Kā tas strādā
  2. Ierīce 02

    Gatava ierīce vai pašbūvēts punkts Eiropas 868 MHz frekvencei.

    Izvēlies ierīci
  3. MeshCore 03

    Uzstādi ierīcē MeshCore programmaparatūru, bet telefonā — MeshCore lietotni.

    MeshCore flasher
  4. Tīklā 04 869.618 MHz

    EU/UK (Narrow) — iestatījumi, ar kuriem strādā Latvijas tīkls.

    Iestatījumi

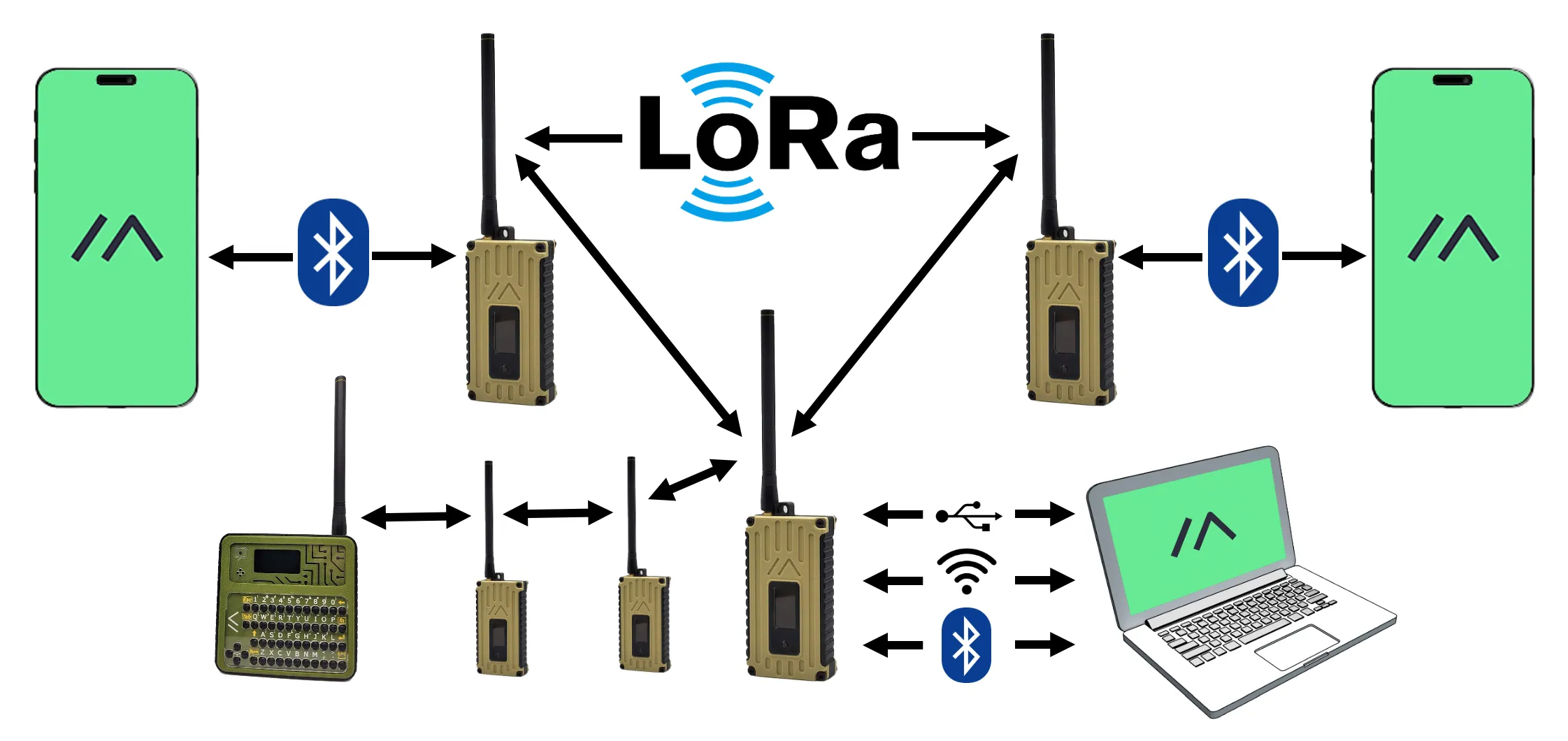

Kā tas strādā?

Katra ierīce reizē gan uztver, gan raida. Ja ziņu uztver cits saderīgs punkts, tas to pārsūta tālāk — tā veidojas mesh tīkls.

  1. Tavs telefonsMeshCore lietotne
  2. Bluetooth Tava ierīceCompanion
  3. LoRa 868 MHz Punkts uz jumtaRepeater
  4. LoRa 868 MHz Drauga ierīceCompanion
  5. Bluetooth Drauga telefonsMeshCore lietotne
Ziņa ceļo no telefona caur Bluetooth uz Tavu ierīci, tālāk ar LoRa signālu caur repeateriem līdz drauga ierīcei. Interneta šajā ceļā nav.

Radio

LoRa mesh tīkls sastāv no atsevišķām ierīcēm, kas sazinās LoRa radioviļņu frekvencēs — Latvijā tā ir 868 MHz. Saderīgu ierīču cenas sākas no aptuveni 20 eiro. Šo frekvenču lietošanai nav vajadzīga atļauja, un ar Meshtastic saderīgas ierīces pašas ievēro raidīšanas laika un jaudas ierobežojumus.

Ziņas citiem tīkla dalībniekiem var sūtīt droši un šifrēti, balstoties tikai uz pašu veidotu un lētu infrastruktūru.

Praksē

Tu mājās novieto nelielu ierīci, kas sūta un saņem visas ziņas, ko tā „redz”. Ar Bluetooth pieslēdzies tai un pārvaldi gan ierīces parametrus, gan ienākošās un izejošās ziņas.

Ir ierīces ar iebūvētu klaviatūru, kas ērti lietojamas bez telefona, un ierīces bez Bluetooth, kas darbojas tikai kā pārraides punkti. Nelielas ierīces ar bateriju ļauj sazināties jebkurā vietā.

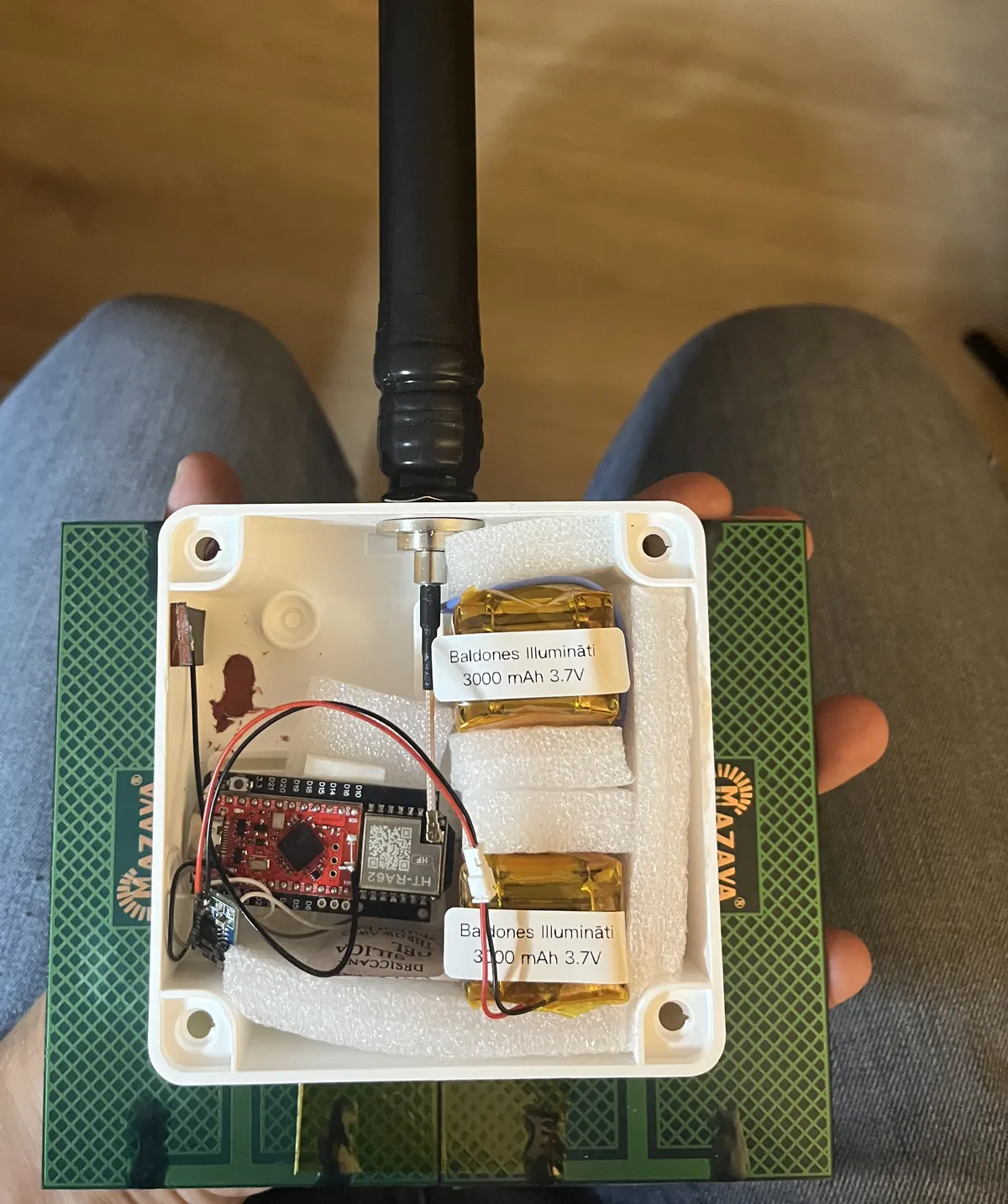

Atvērts atkārtotāja korpuss ar antenu, diviem LiPo akumulatoriem, sarkanu mikrokontroliera plati un LoRa moduli HT-RA62, novietots uz neliela saules paneļa.
Komūnas dalībnieka pašbūvēts atkārtotājs. Foto no galerijas.

Atkārtotājs uz jumta

Šādas kastes ar Repeater programmaparatūru stāv uz jumtiem, balkoniem un palodzēm un paplašina tīklu visiem — katru ir uzbūvējis kāds no komūnas. Lai pats sūtītu ziņas, pietiek ar nelielu ierīci kabatā.

  1. Antena
  2. SMA antenas ievads
  3. Divi LiPo akumulatori (3000 mAh, 3,7 V)
  4. Mikrokontroliera plate
  5. LoRa modulis HT-RA62
  6. Barošanas plate
  7. Ūdensdrošs korpuss
  8. Lēts 5 W saules panelis no AliExpress

Izvēlies ierīci

Visi komūnas punkti galerijā

Kāpēc tas ir vajadzīgs?

  • Strādā, kad nestrādā nekas cits

    Ja punkti darbojas ar baterijām vai saules paneļiem, nav vajadzīgs pat pastāvīgs elektrības pieslēgums. Plašs tīkls ar daudziem punktiem var kalpot kā ārkārtas sakaru tīkls kataklizmu un citu ārkārtas situāciju laikā.

  • Sakari ārpus zonas

    Ārpus pilsētām un ar labu redzamību LoRa sniedzas vairākus kilometrus, bet starp augstiem punktiem ar tiešu redzamību — pat desmitiem kilometru. Pārgājienā „ārpus zonas” var sazināties ar citiem mežā esošajiem vai ar mājās palikušajiem.

  • Interesants projekts

    Tas ļauj ne tikai iemācīties ko jaunu, bet arī uzbūvēt kaut ko reāli funkcionējošu un paralēli iepazīt jaunus cilvēkus.

Ar ko sākt?

Ir vairāki veidi, kā piedalīties. Izvēlies, kur Tavs punkts atradīsies.

Punkts Kur un kā Programmaparatūra
Mobils punkts
Lētākais sākums		 Vienmēr līdzi, saziņai no telefona caur Bluetooth. Companion
Punkts uz jumta Autonoms, brīvi stāvošs punkts vietā, kur pieejama elektrība. Repeater
Saules punkts Autonoms punkts neaizēnotā vietā bez elektrības, ar nelielu saules paneli. Repeater

Mobilam punktam ir pieejamas ierīces kā Heltec v3, Heltec T114 v2 un SenseCAP T1000-E, kas ir gatavas lietošanai uzreiz.

Visas ierīces

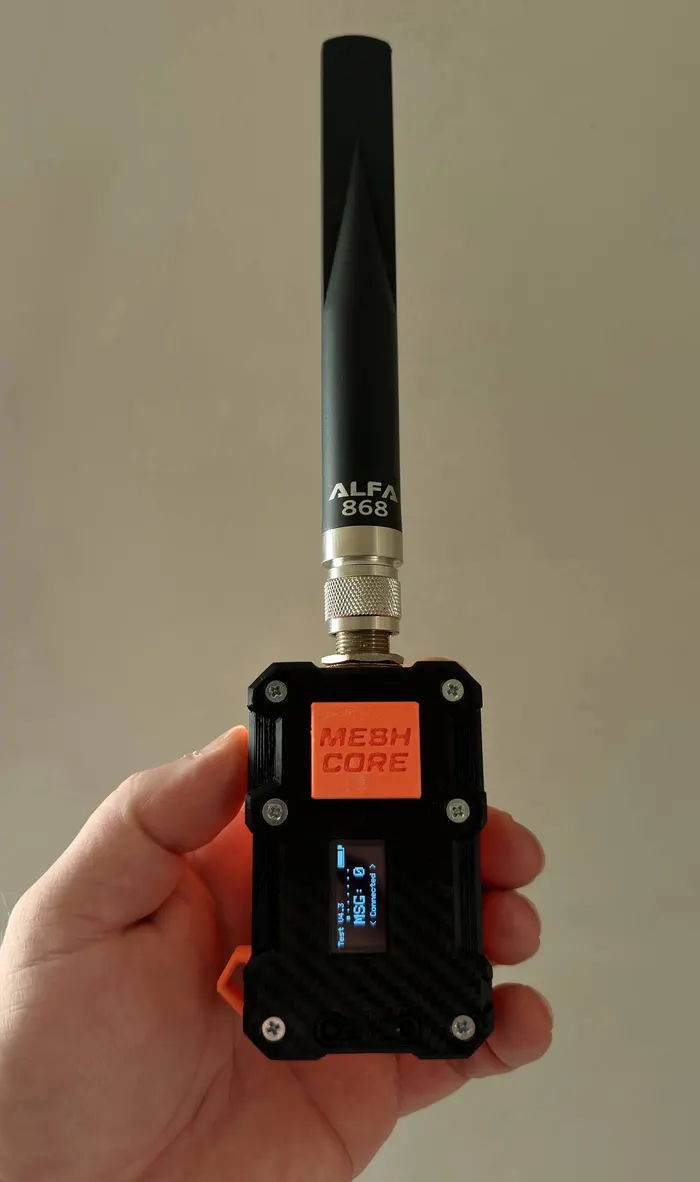

Rokā turēta MeshCore ierīce melnā korpusā ar oranžu uzrakstu MESH CORE, nelielu ekrānu un ALFA 868 antenu.
Mobils punkts: ierīce, kas savienota ar telefonu. Foto no galerijas.

Kāpēc MeshCore?

Pasaulē ir divi līdzīgi LoRa mesh tīkli — MeshCore un Meshtastic. MeshCore ir jaunāks un strādā uzticamāk, tāpēc mūsu komūna šobrīd lieto MeshCore.

Par MeshCore un atšķirībām no Meshtastic iesakām šo lielisko video.

Pievienojies arī Tu!

Šī lapa ir Latvijas pirmās mesh komūnas mājvieta. LoRa mesh projektu uztur un veido tikai paši komūnas dalībnieki.
